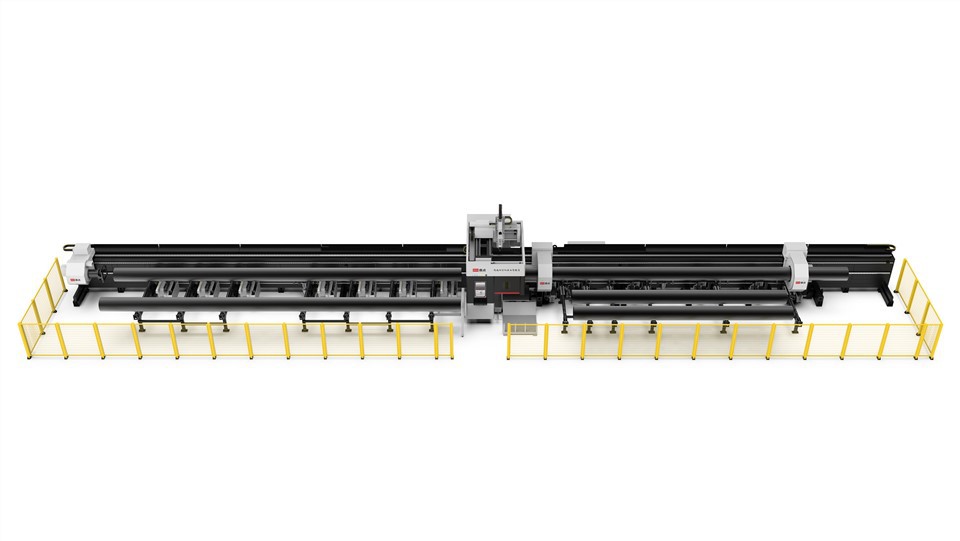

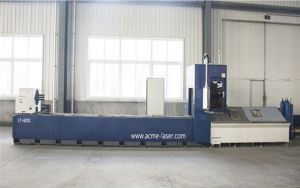

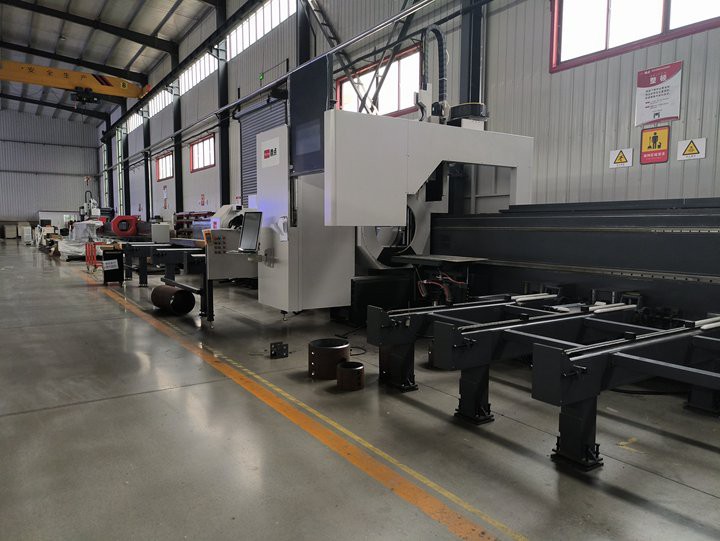

Εξοπλισμός κοπής λέιζερ 15000W σωλήνα
Θα μιλήσουμε για το Tubest - Set και Scan Bevels για τον εξοπλισμό κοπής λέιζερ 15000W
Ⅰ. Επισκόπηση
Κατά την επεξεργασία εξαρτημάτων που απαιτούν κοπή λοξοτομίας (με το - άξονα που κουνιέται κατά τη διάρκεια της μηχανικής κατεργασίας) και το σχέδιο εμφανίζει ήδη το σχήμα της λοξοτρίνης, η λοξότμηση πρέπει να αναγνωρίζεται κατά τη διάρκεια της εισαγωγής.
Ανακοίνωση:
Εάν το πραγματικό εργαλείο δεν είναι μηχάνημα λοξοτομίας,Μην αναγνωρίζετε το λοξοτομείο, καθώς θα καταστήσει την κατεργασία αδύνατη.
Εάν το σχέδιο δεν δείχνει την επεξεργασία της λοξής, μπορεί να χρησιμοποιηθεί 【Προσθέστε λοξότισμα】.
Το περιεχόμενο με μπλε χρώμα είναι συνδέσμους φροντιστηρίων. Κάντε κλικ στο σύνδεσμο για να δείτε λεπτομερείς περιγραφές παραμέτρων και μεθόδους χρήσης για τις αντίστοιχες λειτουργίες.
Ⅱ. Περιγραφή λειτουργίας
1. Ενεργοποιήσιμη λοξότμηση
Πριν χρησιμοποιήσετε αυτή τη λειτουργία, κάντε κλικ στο εικονίδιο μικρού εργαλείου στο επάνω - αριστερή γωνία του λογισμικού, μεταβείτε στο 【Ρυθμίσεις χρήστη→Ρύθμιση μηχανής】, και ελέγξτε 【Κεφαλής κοπής λοξοτομίας】.
A - Όριο γωνίας ταλάντευσης άξονα: Συνιστώμενη 45 μοίρες. Η μέγιστη γωνία ταλάντευσης του άξονα - στο εργαλείο είναι ± 45 μοίρες. Εάν διαφορετικά, επιβεβαιώστε με τον κατασκευαστή του εξοπλισμού και εισαγάγετε την πραγματική τιμή.
A - μήκος ταλάντευσης άξονα: Μετράει το μήκος ταλάντευσης στο εργαλείο και εισαγάγετε την πραγματική/κατά προσέγγιση τιμή. Αυτή η τιμή είναι μόνο για σωστή οθόνη κατά τη διάρκεια της προσομοίωσης και δεν επηρεάζει την πραγματική φωλιά ή επεξεργασία.
2. Ελέγξτε τη λοξότμητη κατά τη διάρκεια της εισαγωγής
Αναγνωρίστε το Bevel: Για τα σχέδια που δημιουργούνται σε εξωτερικό λογισμικό, η λοξότμητη πρέπει να αναγνωριστεί πρώτα. Στις ρυθμίσεις των παραμέτρων του Εισαγωγή από αρχείο, ελέγξτεΛοξεύω. Η διαδρομή εργαλείων Bevel του εισαγόμενου τμήματος θα ταιριάζει στη συνέχεια στην λοξότμητη στο σχέδιο.
Επιπτώσεις έκδοσης:
Μετά την έκδοση 7.1.61 (δηλαδή . 2025 v1), το λοξοτομείο μπορεί να αναγνωριστεί για όλες τις μορφές εκτός από το *.sat. Συνιστώνται αρχεία σε μορφή *.
Πριν από την έκδοση 7.1.59, συνιστώνται αρχεία σε μορφή *.igs.
3. Αυτόματη κανονική ανίχνευση φορέα μετά την εισαγωγή
★ Εάν εμφανιστεί μια ερώτηση μετά την εισαγωγή που πρόκειται να εκτελέσειΈλεγχος σφάλματος κανονικού φορέα, κάντε κλικΕΝΤΑΞΕΙ.
Εάν δεν εμφανίζεται καμία προτροπή, μπορείτε να διαμορφώσετε με βάση το σεμινάριοΈλεγχος σφάλματος κανονικού φορέα.
Αυτό θαΕλέγξτε τη διαδρομή εργαλείων Bevelτων εισαγόμενων αρχείων. Και το σφάλμα θα επισημανθεί με ένα κίτρινο τρίγωνο εάν υπάρχει εξαίρεση.
4. Εάν η κανονική ανίχνευση διανυσμάτων βρίσκει σφάλματα
Το λογισμικό θα εμφανίσει ένα "μικρό θαυμαστικό τριγώνου" για να εντοπίσει: ① Το μέρος στη λίστα εξαρτημάτων. ② Η συγκεκριμένη διαδρομή εργαλείων με το ζήτημα.
Τοποθετήστε το δείκτη του ποντικιού πάνω από το "μικρό θαυμαστικό τριγώνου" για να δείτε τη συγκεκριμένη αιτία του σφάλματος φορέα εργαλείων.
Εάν σας ζητηθεί, το "Part Tool Path έχει υπερπλήρωση της γωνίας": Χρησιμοποιήστε 【Διαχείριση γωνίας υπερσύνδεσης】 Να επεξεργαστεί το μέρος.
Εάν ζητηθείΥπάρχει μη φυσιολογικό διάνυσμα εργαλείωνΚαι το μέρος είναι ένα κλειστό τμήμα (όπως τετράγωνοι σωλήνες ή στρογγυλές σωλήνες), ελέγξτε το προωθημένο μέρος στη λίστα εξαρτημάτων, κάντε κλικ στο κουμπί 【Ακύρωση λοξοτομώ】, στη συνέχεια κάντε κλικ στο 【Λοξοτομώ】Για να κάνετε παρτίδα re - Αναγνωρίστε την λοξότμητη.
Συμπληρωματική ειδοποίηση για τοΛοξοτομώλειτουργία: Λοξοτομώείναι μια άλλη μέθοδος για την αναγνώριση των λοξοτομιών, επιτυγχάνοντας το ίδιο αποτέλεσμα - Αναγνωρίζοντας τη γωνία λοξοτομίας. Διαφέρει μόνο στην υποκείμενη μέθοδο, οπότε χρησιμοποιήστε την για να το επαναφέρετε όταν προκύπτουν προβλήματα.
Χρήση:Επιλέξτε τη διαδρομή εργαλείων ή μέρος και κάντε κλικ στο 【Λοξοτομώ】.
Όταν έχει επιλεγεί μια διαδρομή εργαλείων, ισχύει για την επιλεγμένη διαδρομή εργαλείων.
Όταν δεν έχει επιλεγεί καμία διαδρομή εργαλείων, αλλά τα εξαρτήματα ελέγχονται στη λίστα εξαρτημάτων, ισχύει για τα ελεγμένα μέρη.
Όταν δεν έχει επιλεγεί καμία διαδρομή εργαλείων και δεν ελέγχονται εξαρτήματα, ισχύει για το τρέχον μέρος που εμφανίζεται.
Ανακοίνωση: Λοξοτομώμπορεί να χρησιμοποιηθεί μόνο για κλειστά τμήματα (π.χ. τετραγωνικά/στρογγυλά σωλήνες). Δεν λειτουργεί για τμήματα που δεν έχουν συνηθίσει όπως γωνιακά σίδερα, χάλυβες καναλιών, ή I - δοκούς.
5. Εάν τα σφάλματα επιμένουν και η σάρωση δεν μπορεί να τα επιλύσει ή το τμήμα είναι ένα ανοιχτό τμήμα
① Ενεργοποιήστε <Display Normal Vectors>Για να δείτε τη διαδρομή εργαλείων με το "μικρό θαυμαστικό τριγώνου" και να ελέγξετε πού ο φορέας είναι εσφαλμένος.
② Μετά τον εντοπισμό του μη φυσιολογικού φορέα, βεβαιωθείτε ότι το σχέδιο σε αυτή τη θέση είναι σωστά σχεδιασμένη.
③ Εάν το σχέδιο είναι λανθασμένο, τροποποιήστε το. Εάν είναι σωστό, ρωτήστε τον ιδιοκτήτη της ομάδας στην ομάδα τεχνικής επικοινωνίας. (Ο κώδικας QR της κοινότητας είναι μέσαΓιακάτω από τη γραμμή εργαλείων.)
Ⅲ. Συχνές ερωτήσεις
1. Πώς να προσδιορίσετε εάν ένα μέρος έχει αναγνωριστεί με λοξότμηση;
Απλή κρίση: Το σταυρό - προεπισκόπηση του παραγόμενου τμήματος Bevel θα έχει ένα σύμβολο bevel.
Ακατέργαστη κρίση: Ελέγξτε εάν το μονοπάτι εργαλείων έχει μια γραμμή περιθωρίων. Μια διαδρομή εργαλείων χωρίς περιθώριο δεν είναι σίγουρα μια διαδρομή εργαλείων λοξοτομίας.
Εμφάνιση κρίσης: Χρήση 【Επίδειξη→Εμφάνιση κανονικών διανυσμάτων】Για να παρατηρήσετε με σαφήνεια εάν ο κανονικός φορέας (δηλαδή η πραγματική γωνία ταλάντευσης της κεφαλής κοπής) έχει γωνία. Μια γωνία υποδεικνύει την ταλάντευση κατά τη διάρκεια της πραγματικής κοπής.
Ακριβής κρίση: Κάντε κλικ στο 【Μέτρο】, στη συνέχεια, κάντε κλικ στο διάδρομο εργαλείων. Η γωνία άξονα A - σε αυτό το σημείο θα εμφανιστεί στο αρχείο καταγραφής.
Κρίση προσομοίωσης: Προσομοίωση για να διαπιστωθεί αν οι κούνιες της κεφαλής κοπής (- γωνία άξονα).
2. Πώς να χρησιμοποιήσετεΑναγνωρίστε το Bevelστην κύρια διεπαφή;
Αναγνωρίστε το Bevelχρησιμοποιείται για την αποκατάσταση περιπτώσεων όπουΔημιουργία λοξοτομώξεχάστηκε όταν σχεδίαζε μέρη μέσα στο λογισμικό.
Δεν είναι κατάλληλο για εξωτερικά εισαγόμενα σχέδια, τα οποία ενδέχεται να μην αναγνωρίσουν την λοξή. Για να αποφευχθεί η ασάφεια, αυτή η λειτουργία αφαιρέθηκε στην έκδοση 7.1.61.
3. Πώς να λειτουργήσετε όταν απαιτείται σχέδιο τμήματος, αλλά απαιτείται κοπή λοξοτομίας;
(1) Μετά την κατάρτιση του τμήματος στο 【Μέρος】, κάντε κλικ στο 【Δημιουργία λοξοτομώ】.
Tubest Version Limit: Έκδοση 1.45 και υψηλότερα υποστηρίζουν τα τμήματα του κελύφους στο Tubest.
TubePro Version Limit: Χρησιμοποιήστε με το TubePro Version 7.1.21.170.0 ή υψηλότερη. Διαφορετικά, δεν θα λειτουργήσει.
(2) Προσθέστε λοξότμισμα σε εισαγόμενα σχέδια μέσα στο λογισμικό
【Προσθέστε λοξότισμα】 (Αυτόματο εργαλείο, σταθερός κανόνας)
【Επικάλυψη ab - άξονας κανονικοί φορείς】(Χειροκίνητη προσαρμογή)
4. Γιατί οι διαφορετικές εκδόσεις χειρίζονται τη γωνιά υπερσύνδεσης που παραμένει διαφορετικά όταν αναγνωρίζουν εξωτερικά σχέδια/σχέδια παραγωγής σωληνώσεων;
Πριν από την έκδοση 1.61, το ενσωματωμένο - στο χειρισμό της γωνίας υπερσύνδεσης για την αναγνώριση των σέλες του Bevel απαιτούσε χειροκίνητο χειρισμό γωνίας γιαΛοξοτομώ.
Μετά την έκδοση 1.61,Λοξοτομώ έχει κατασκευάσει - σε πάνω από - χειρισμό γωνίας Swing, δηλαδήΛοξοτομώΜετά την έκδοση 1.61 δεν θα έχει υπερσύνδεση γωνιών (χρησιμοποιώντας μέγιστη κοπή, δηλαδή, αφαίρεση υλικού).
5. Πώς να χρησιμοποιήσετε παρτίδαΛοξοτομώήΑκύρωση της λοξής;
Για να σαρώσετε παρτίδα ή ακυρώστε το Bevel for Parts, επιλέξτε τα μέρη στη λίστα εξαρτημάτων και κάντε κλικ στο κουμπίΛοξοτομώήΑκύρωση λοξοτομώ.
