Εξοπλισμός κοπής λέιζερ σωλήνων 30000W
Σύντομη εισαγωγή της διαμόρφωσης
*MAXphotonics30KWΠηγή λέιζερ ινώνμε G5 QBH
*12Μήκος κοπής σωλήνα 000mm, 12Μήκος εξόδου εκφόρτωσης 000 mm
*12000 χλστημι-Αυτόματη φόρτωση σωλήνα,12000mm Συσκευή αυτόματης εκφόρτωσης
*Strong Steel PipeΣώμα μηχανής συγκόλλησης,Υποστήριξη πλωτών σωλήνων Servo
*3x 55Πνευματικό τσοκ 0mm Full Stroke 8 κυλίνδρων
*FSCUT5000Λεωφορείο EtherCATΤομήΕλεγχοςΣύστημα
*Λογισμικό κοπής Tube Pro
*TubesT 3D Nesting SoftwareΜόνιμη Ισχύς
*ΕΝΟΤΗΤΑEtherCATΣερβοκινητήρας και πρόγραμμα οδήγησης
*Υποστήριξη κοπής διαφόρων σχημάτων σωλήνων, συμπεριλαμβανομένων των ειδικών γωνιών προφίλ, καναλιών, δέσμης H
Λογισμικό ένθεσης εξοπλισμού κοπής λέιζερ σωλήνων 30000WΕισαγωγή της συνάρτησης TubesT- Προσθήκη μιας οπής τομής σε αυλακώσεις ευθυγραμμισμένες με γραμμές αποκοπής-Off
Όταν μια μακριά, στενή αυλάκωση στην ακραία όψη έχει σχεδιαστεί για να επιτρέπει την εισαγωγή μιας πλάκας, τα τοιχώματα των αυλακώσεων απαιτείται να είναι κατακόρυφα. Σε τέτοιες περιπτώσεις, 【Τέμνουσα τρύπα】απαιτείται διαδικασία. Ωστόσο, αυτές οι αυλακώσεις συνδέονται συχνά με την ακραία όψη, καθιστώντας δύσκολη την εφαρμογή της διαδικασίας τομής οπής ξεχωριστά.
Πώς μπορούμε λοιπόν να απομονώσουμε γρήγορα την αυλάκωση από την ακραία όψη και να εφαρμόσουμε ανεξάρτητα τη διαδικασία τομής της οπής σε αυτήν; Αυτό το άρθρο παρέχει μια λεπτομερή εξήγηση.
Ⅱ. Τρόπος χρήσης
1. Εμφανίστε τα κανονικά διανύσματα για να ελέγξετε εάν η αυλάκωση απαιτεί οπή τομής.
Εάν το διάνυσμα του αυλακιού ευθυγραμμίζεται ήδη με το ροζ τμήμα, τότε η διαδικασία τομής οπής δεν είναι απαραίτητη.
2. Χρησιμοποιήστε 【Ρύθμιση Close Up End】 για να διαχωρίσετε το αυλάκι από τη γραμμή αποκοπής-.
Στις περισσότερες περιπτώσεις, δεν απαιτείται μετατόπιση προς τα μέσα, επομένως δεν χρειάζεται να ελέγξετε την επιλογή "Κλείσιμο αυλάκωσης/Κλείσιμο σχισμής". Απλώς ορίστε το εύρος εφαρμογής και κάντε κλικ στο "OK".
Εάν θέλετε να μάθετε περισσότερα σχετικά με αυτήν τη λειτουργία, μπορείτε να κάνετε κλικ στον σύνδεσμο στην υπότιτλου για να μεταβείτε στο σχετικό σεμινάριο.
Σημείωση: Η προεπιλεγμένη διάταξη είναι ελαφρώς διαφορετική μεταξύ των εκδόσεων Steel Structure και Pro.

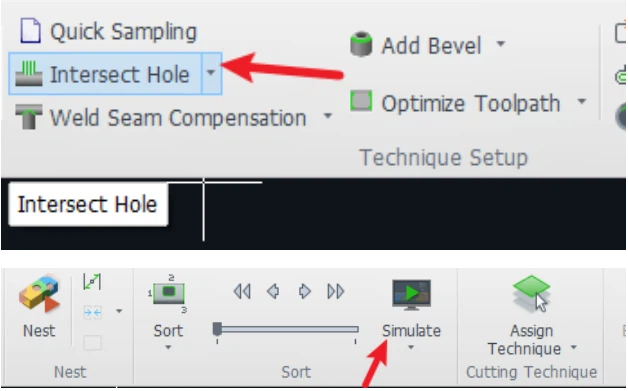

3. Επιλέξτε τις διαχωρισμένες αυλακώσεις και κάντε κλικ στο 【Τέμνουσα τρύπα】.
Φροντίστε ναελέγξτε τα κανονικά διανύσματα ή κάντε μια προσομοίωση μετά τη ρύθμιση για να δείτε εάν η κεφαλή κοπής ταλαντεύεται στην επιθυμητή γωνία.
4. Επιλέξτε την υποδοχή όπου έχει οριστεί η οπή Intersect και αλλάξτε το χρώμα του στρώματος (προαιρετικό).
Ο σκοπός της αλλαγής του στρώματος είναι να αλλάξει το σύνολο των παραμέτρων κατεργασίας για καλύτερη κοπή.
Εάν η πραγματική κοπή των οπών διασταύρωσης και οι παράμετροι της διαδικασίας κανονικής κοπής είναι ίδιες, αλλά τα αποτελέσματα δεν είναι ιδανικά, μπορείτε να διακρίνετε μεταξύ των χρωμάτων, έτσι ώστε διαφορετικοί τρόποι κοπής με διαφορετικές παραμέτρους διαδικασίας.
Εξοπλισμός κοπής λέιζερ σωλήνων 30000W
Ⅲ. FAQS
1. Πώς να εφαρμόσετε τη διαδικασία Τέμνουσας Τρύπας μόνο σε ένα μικρό τμήμα μιας αυλάκωσης;
Ανατρέξτε στο σεμινάριο: "TubesT – Προσθέστε διαφορετικά στρώματα για μια ενιαία διαδρομή κοπής".
Για παράδειγμα, μπορείτε να εφαρμόσετε τη διαδικασία Τέμνουσας οπής μόνο στο τμήμα τόξου (από το σημείο 2 έως το σημείο 3 στη δεξιά εικόνα).
2. Τι γίνεται αν χρησιμοποιείτε μια έκδοση του TubesT νωρίτερα από 1.57 και δεν έχετε το 【Ρύθμιση Close Up End】 λειτουργία;
Μπορείτε είτε να αναβαθμίσετε το λογισμικό είτε να χωρίσετε χειροκίνητα το προφίλ. Ανατρέξτε στο παρακάτω σεμινάριο:
Αποφύγετε να τοποθετείτε το σημείο διαίρεσης στις γωνίες
Χρησιμοποιήστε το Curve Split
Εφαρμόστε τη διαδικασία Τέμνουσας οπής σε κάθε τμήμα χωριστά
(Αλλάξτε το στρώμα για να χρησιμοποιήσετε διαφορετικό σύνολο παραμέτρων κοπής για καλύτερα αποτελέσματα)
Συγχώνευση συνδεδεμένων γραμμών μετά τη ρύθμιση της διαδικασίας
